標準シリーズ：KPMタイプ
営業時間が長い店舗やオール電化・電化厨房導入店舗等におすすめのKPM
- 設備容量
- ●60・ 80kVA
- 受電方式
- ●PF・S受電方式
- 設置条件
- ●屋内・屋外共用
- 省スペース
- 必要設置スペースは、約2.0㎡、畳一枚程度です。
- 灯動共用トランス採用
- 灯動共用トランスの採用により、外形寸法の小型化を図り、省スペースを実現しています。
キュービクル
定格、仕様
| KPM60L型（VCT・Wh外置） KPM60H型（VCT・Wh内置） |
KPM80L型（VCT・Wh外置） KPM80H型（VCT・Wh内置） |
|
| 受電方式 | PF・S形（LBS受電） | PF・S形（LBS受電） |
| 灯動共用トランス | 動力30kVA＋電灯30kVA | 動力40kVA＋電灯40kVA |
| 高圧進相コンデンサ | 10.6kvar（50Hz）／12.8kvar（60Hz） | 16.0kvar（50Hz）／19.1kvar（60Hz） |
| 標準搭載ブレーカ | 動力MCCB 3P 150AT×1 電灯MCCB 3P 150AT×1 |
動力MCCB 3P 200AT×1 電灯MCCB 3P 200AT×1 |
外形寸法（単位：mm）
| 機 種 | 外形寸法 ｍｍ | 変圧器容量 | ||
|---|---|---|---|---|
| Ｗ（本体幅） | Ｈ（本体高さ） | Ｄ（本体奥行） | ||
| KPM-60L | 900 | 1597 | 800 | 60（30+30） |
| KPM-60H | 900 | 2342 | 800 | 60（30+30） |
| KPM-80L | 900 | 1597 | 800 | 80（40+40） |
| KPM-80H | 900 | 2342 | 800 | 80（40+40） |

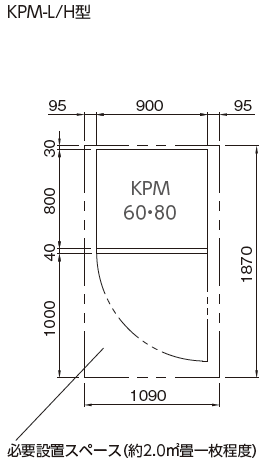

設置スペース（単位：mm）
